以下是:浙江衢州串并联谐振交流耐压试验成套装置-可货到付款的图文介绍

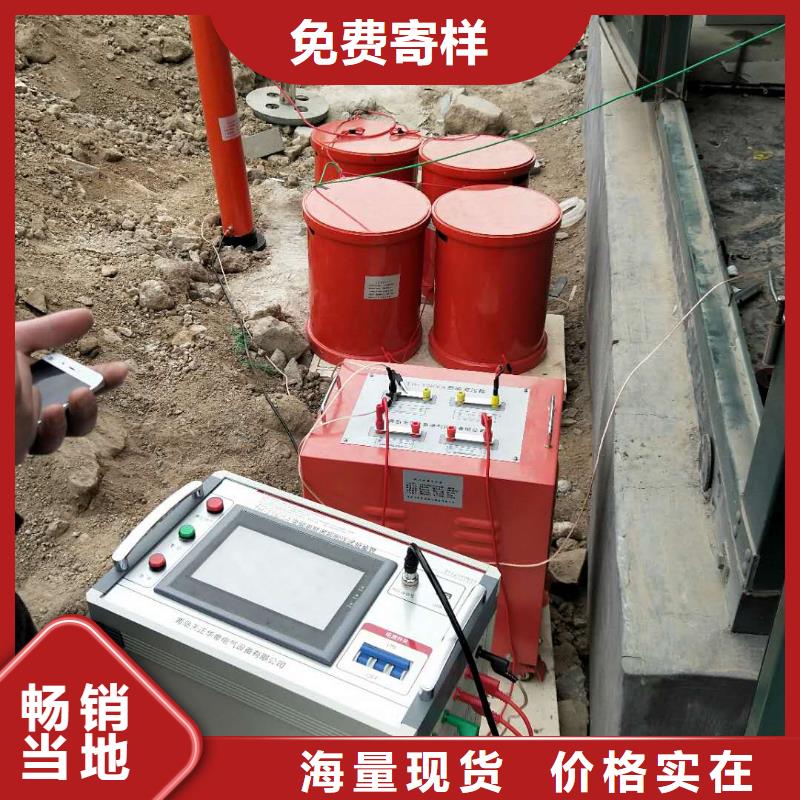

浙江衢州变频串联谐振耐压装置 系统配置参数(一)变频电源BPXZ-7.5kW 台1)额定输出容量：7.5kW2)工作电源：220/380±10％V（单/三相），工频3)输出电压：0–400V4)额定输入电流：18.75A5)额定输出电流：18.75A6)电压分辨率：0.01kV7)电压测量精度：1.5％8)频率调节范围：30–300Hz9)频率调节分辨率：≤0.1Hz10)频率稳定度：0.1％11)运 行 时 间：额定容量下连续60min 12)温 升：额定容量下连续运行60min元器件温度≤65K13)噪 声 水 平：≤50dB14)尺寸（长宽高mm）：400×280×40015)重 量：约10kg(二)激励变压器JLB7.5kVA/1.5/3/5kV/0.4kV 1台1)额定容量：7.5kVA2)输入电压：0-400V3)输出电压：1.5/3/5kV4)结 构：干式5)尺寸（长宽高mm）：450×330×4306)重 量：约50kg(三)高压电抗器DK-33.75kVA/27kV 4节1)额定容量：33.75kVA；2)额定电压：27kV3)额定电流：1.25A4)电 感 量：100H/单节5)品质因素：Q≥30 (f＝45Hz)6)结 构：干式7)尺寸（内径高mm）：?302×4358)重 量：约55kg(四)电容分压器FRC-1000pF/110kV 1套1)额定电压：110kV2)高压电容量：1000pF3)介质损tgσ≤0.5％4)分 压 比：2000：15)测量精度：有效值1.5级6)尺寸（内径高mm）：?120×10007)重 量：约8kg
天正华意电气设备(衢州市分公司)是 智能变电站光数字测试仪行业中的前排企业，品种主要有： 智能变电站光数字测试仪。“重质量，讲信誉，奉顾客为上帝”是我们的企业宗旨；“贴心服务，创造高质量的办公环境”是我们的永恒追求！本公司始终坚持以人为本，科技创新的主导思想，不断引进技术人才和管理人才，以质取胜，以诚取信，依靠精良的技术力量，科学的管理模式，完善的服务体系，欢迎各界朋友莅临参观、指导和业务洽谈。
浙江衢州变频串联谐振耐压装置?开机试验2.1.开机后，液晶的显示界面如图2所示：图2?自动试验：自动试验模式；?手动试验：全手动试验模式和半自动试验模式；?参数设置：各种试验参数的设置；?文件管理：查看和输出试验记录；?参数计算：电感，电容，频率之间的换算，已知两个量，可求出第三个 量；2.2.试验参数设置：在每次试验前必须正确设置当次试验是的各种参数！点击“参数配置”后，液晶的显示界面如图3所示。图3?起始频率：自动调谐时的开始频率，下限频率为20Hz，上限频率为200Hz。?终止频率：自动调谐时的结止频率，下限频率为200Hz，上限频率为300Hz，设置"起始频率"不可高于"终止频率"。当次试验时建议采用30Hz～300Hz进行扫描。当已经知道大概频率范围时，可以选定在适当的频率段扫描，以减少试验时间。?起始电压：设置调谐时输出电压的初此值。1.对Q值较低的试品如发电机、电动机、架空母线，初此值设定为30～40V；2.对Q值较高的试品如电力电缆、变压器、GIS等，初此值设定为20V。?阶段试验电压，试验时间：设置耐压试验电压的值和耐压时间。1."阶段试验电压",如没有分段耐压试验,只设置阶段试验电压和阶段试验时间,其它阶段试验电压及时间均设0；2．如需要分段设置时，分别点击相应的试验电压、试验时间栏即可完成设置；
浙江衢州变频串联谐振耐压装置TH-135kVA/108kV一、满足试品范围1、10kV/300mm2电缆3km的交流耐压试验，电容≤1.1265uF, 试验频率30-300Hz,试验电压22kV, 试验时间5min。2、10kV开关等变电站设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。3、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验时间60min。4、35kV/31500kVA主变的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压68kV,试验时间1min。5、35kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。二、装置主要组成序号 设备名称 规格型号 单位 数量1 变频电源 TH-7.5kW 台 12 激励变压器 JLB-7.5kVA/1.5/3/6kV/0.4kV 台 13 高压电抗器 DK-33.75kVA/27kV 台 44 电容分压器 TH-1000pF/110kV 套 1三、主要功能及特征系列变频串联谐振耐压试验装置，采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小，在国内外得到了广泛好评和应用，是当前高电压试验的新方法和潮流。
